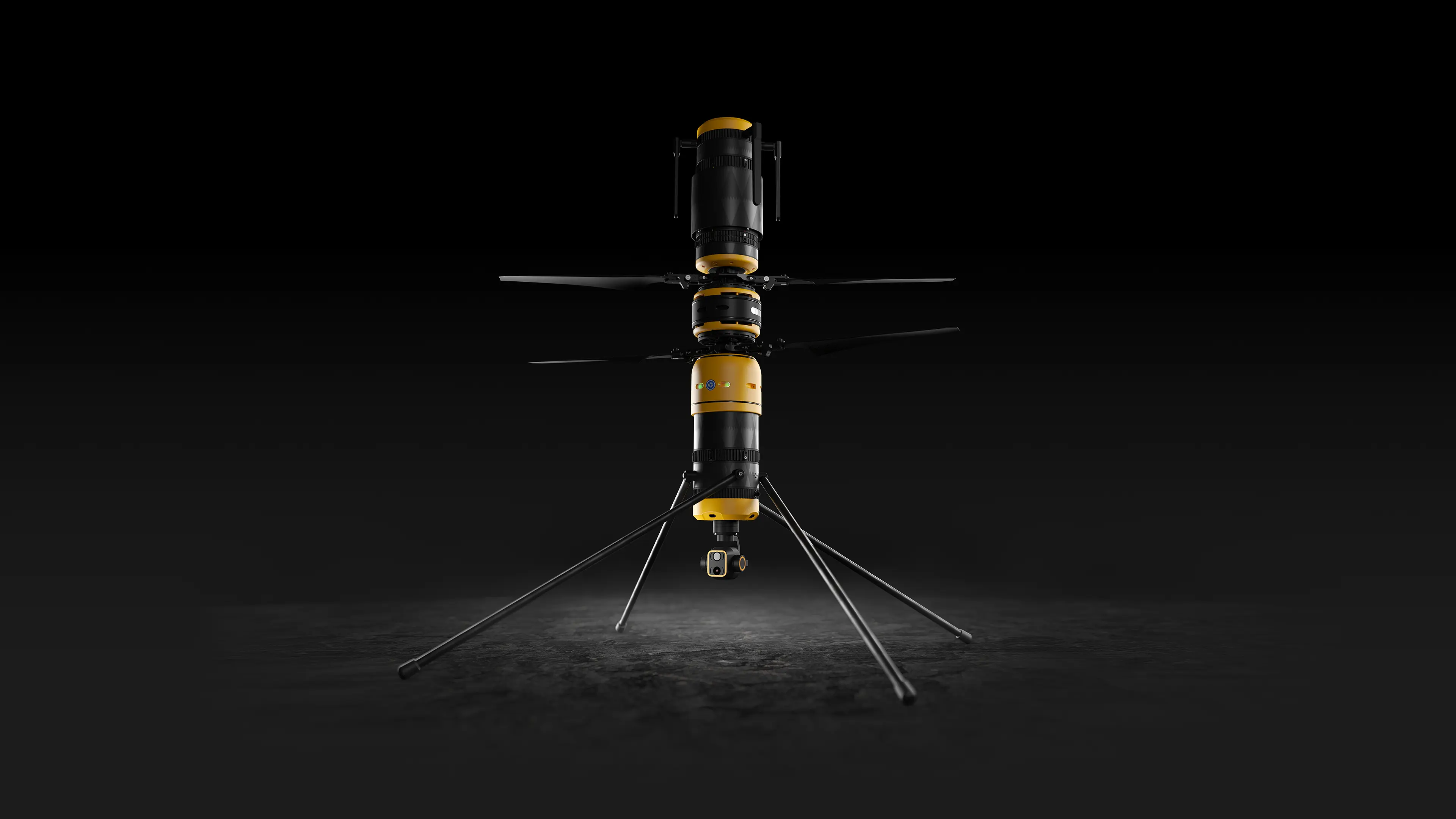

БАС Вертолетного типа с соосной схемой расположения несущих винтов

Одуванчик-3

Name: Одуванчик-3
Availability: InStock

до 1000 метроввысота полета

до 38 минутавтономность полета

до 90 км\чмаксимальная скорость

до 1,8 кгполезная нагрузка

Конфигуратор

Назначение БАС «Одуванчик-3»

Беспилотная авиационная система предназначена для оперативного мониторинга земной поверхности или поверхности водных районов, в режиме автономного одиночного полета или в составе группы запущенных БАС в автоматическом, ручном режиме управления или с использованием «привязной» системы, обеспечивает передачу полезной актуальной информации в реальном режиме времени оператору для принятия решений.

Платформа БВС «Одуванчик-3», является средней моделью в своем классе с общей взлетной массой 6 кг и возможностью размещения полезной нагрузки до 1.8 кг.

Состав бортового оборудования и систем

• Винтомоторная группа
• Аккумуляторная батарея
• Полетный контроллер
• Система обеспечения безопасности полета
• Аэронавигационные огни
• Маяк авиационный проблесковый световой
• Система связи и спутниковой навигации
• Система удаленной идентификации
• Система криптозащиты канала управления
• Бортовой компьютер ( в составе модуля полезной нагрузки)
• Бортовое программное обеспечение (алгоритмы, управление, ИИ, навигация).
• Сменные модули верхней и нижней полезной нагрузки

Унифицированная модульная система быстрой стыковки блоков

позволяет оперативно менять функциональную конфигурацию БПЛА в зависимости от целевого назначения.

Технические характеристики БВС Одуванчик-3

Тип БВСВертолетный с соосной схемой несущих винтов

Габаритные размеры БВС без модулей полезной нагрузки и посадочных опор и АКБ (диаметр, высота, не менее)106х335 мм

Масса БВС без модулей полезной нагрузки, посадочных опор и АКБ, не более1.7 кг

Диаметр несущего винта, не менее615 мм

Двигатели 2 шт. электрические бесколлекторные

Максимальная взлётная масса, не более6 кг

Типовая масса полезной нагрузки, не более0,6 кг

Максимальная масса полезной нагрузки, не более 1,8 кг

Крейсерская скорость горизонтального полета60 км/ч *

Максимальная горизонтальная скорость90 км/ч *

Максимальная вертикальная скорость подъема, 10 м/с *

Максимальная высота полёта над точкой старта (статический потолок)1000 м **

Максимальная программно-ограниченная скорость горизонтального полета, 10,8 км/ч ***

Максимальная программно-ограниченная высота полета, 150 м ***

Время непрерывной работы (полета) с типовой полезной нагрузкой, с АКБ 48В 6А/ч не более38 мин

Время непрерывной работы (полета) с максимальной полезной нагрузкой, с АКБ 48В 6А/ч не более20 мин

Допустимая скорость ветра18 м/с

Температура эксплуатации-20° - +45° С

Требования к площадке для вертикального взлета и посадки горизонтальная, неподготовленная, с твердым покрытием, размеры 1,5 × 1,5 м

Время готовности изделия к работе (развертывание из транспортного состояния в рабочее и подготовка к полету)5 мин

Доступные модули полезной нагрузки

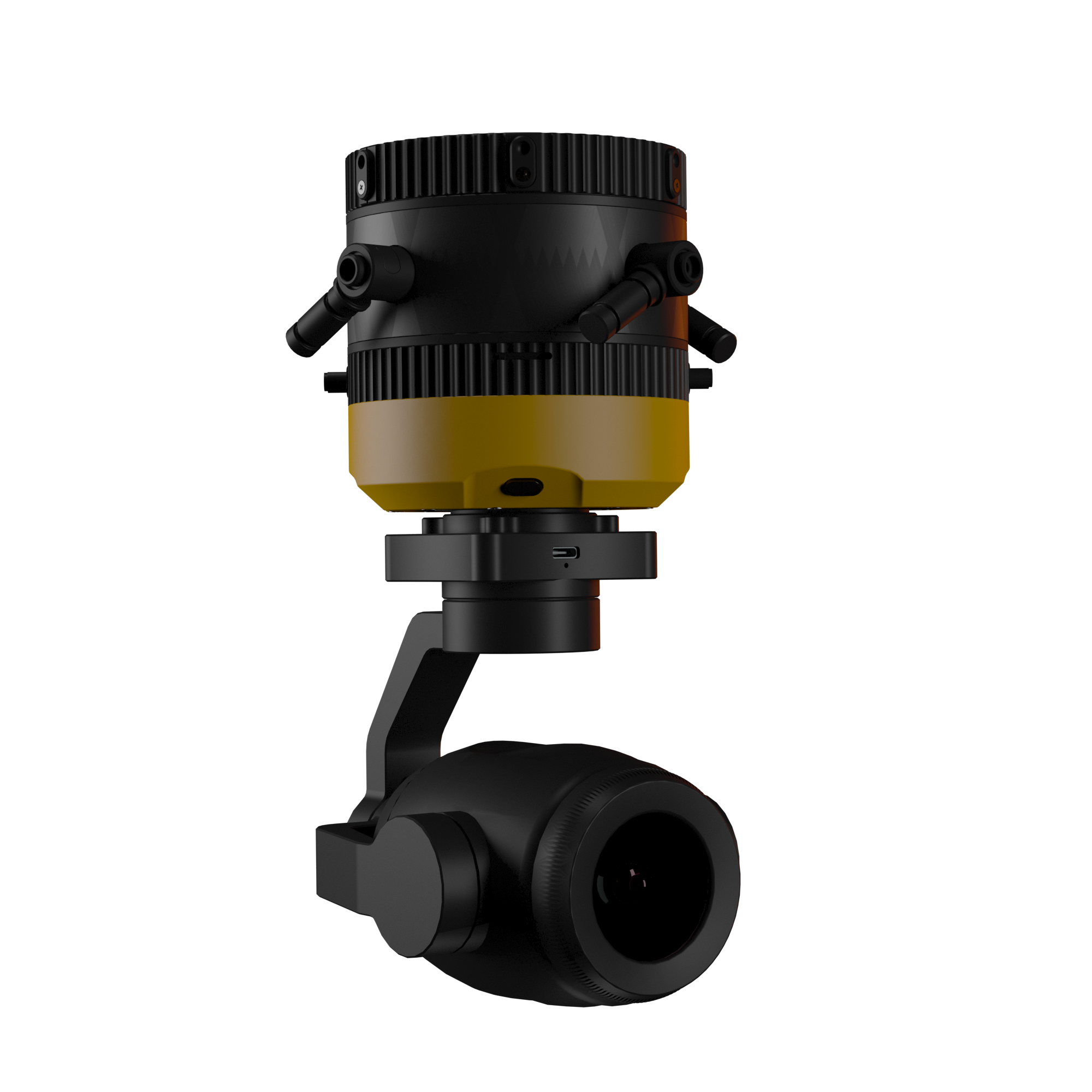

МПН-1-4Т-БС-ZR30

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 8Mp, 30xOpticalZoom, 4K 1080p Вес: 980 г

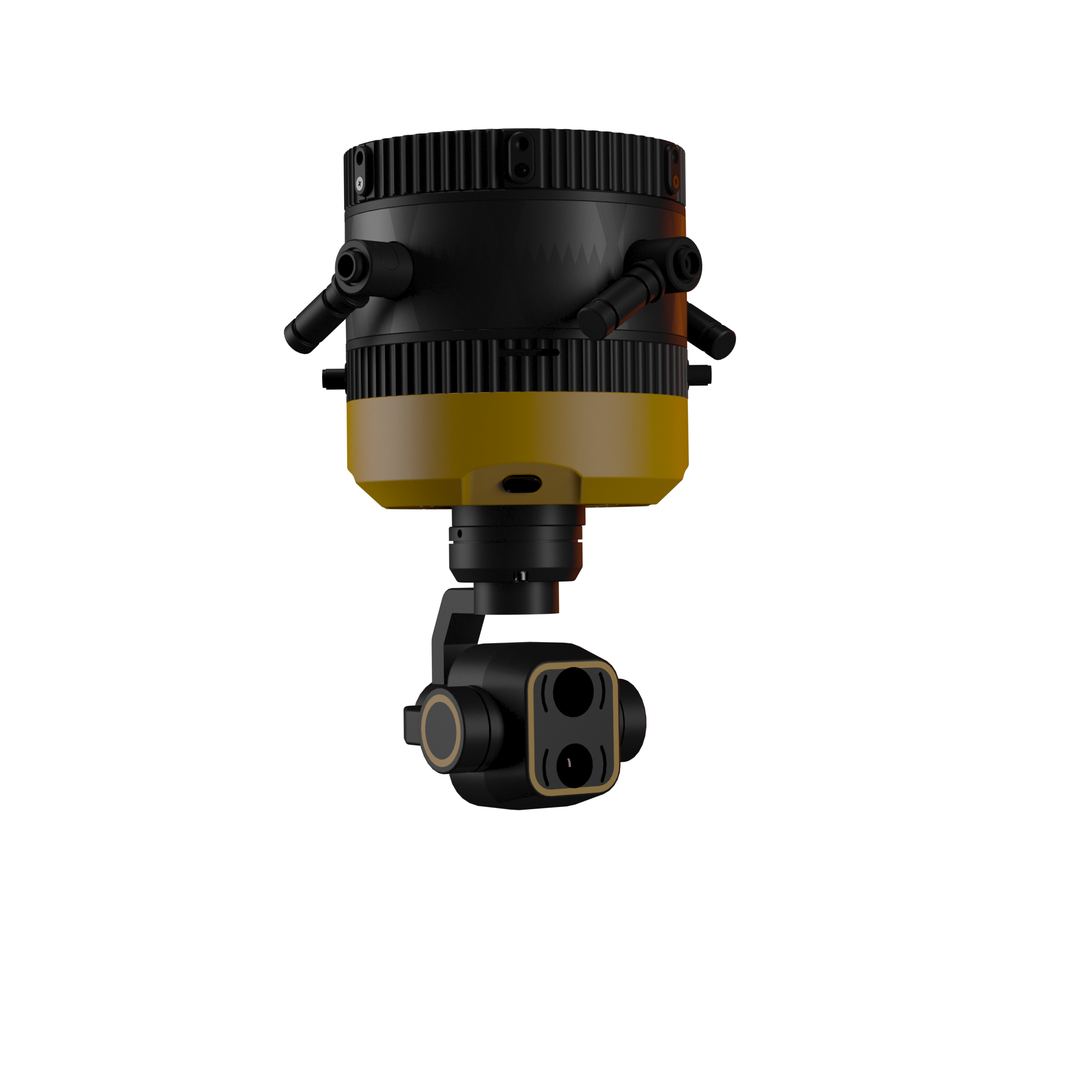

МПН-1-4Т-БС-C12

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 5Mp, 4xDigital Zoom, 2K 1080p Thermal 384x288 Вес: 520 г

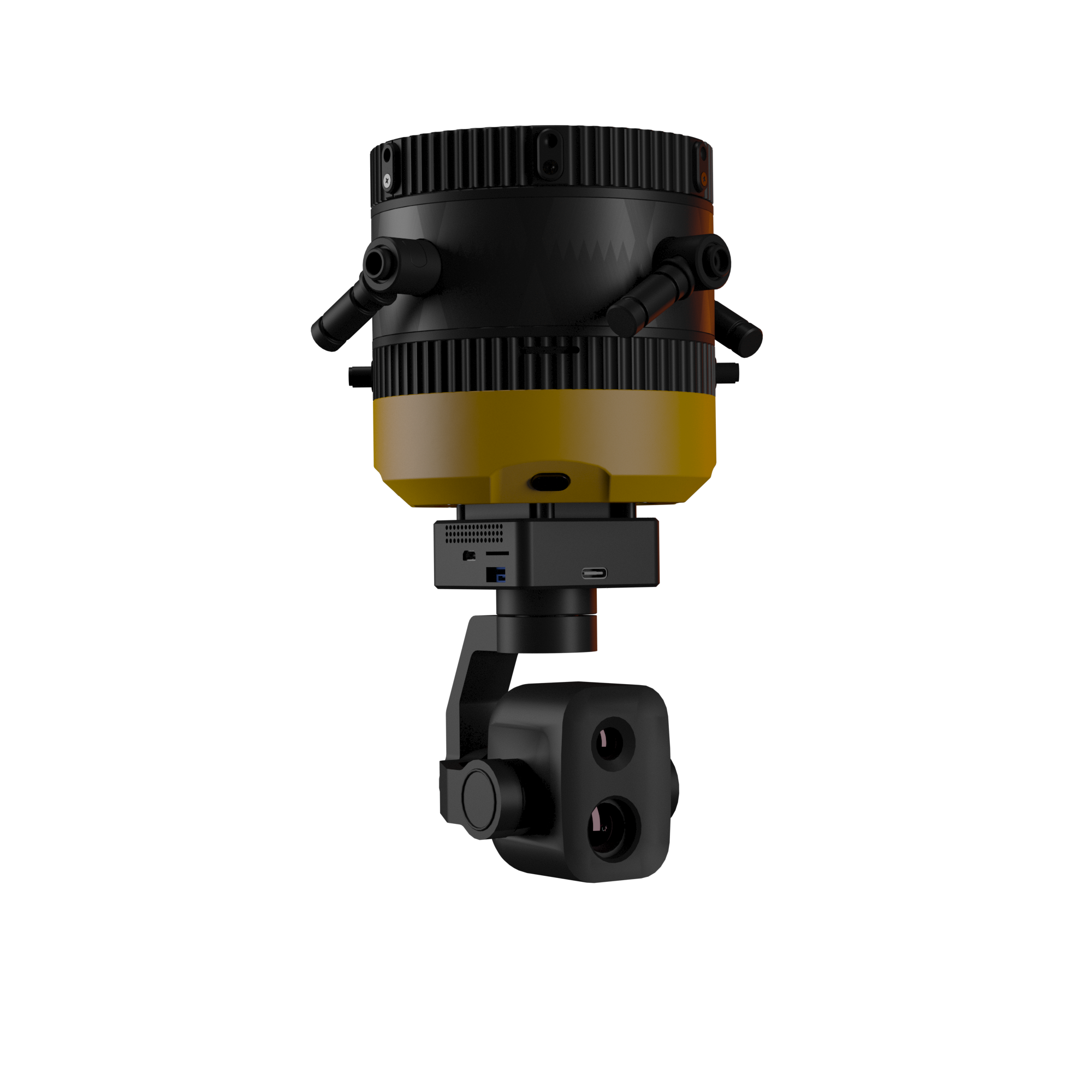

МПН-1-4Т-БС-ZT6

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 8Mp, 4xDigital Zoom, 4K 1080p Thermal 640x512, 2xDigital Zoom Вес: 570 г

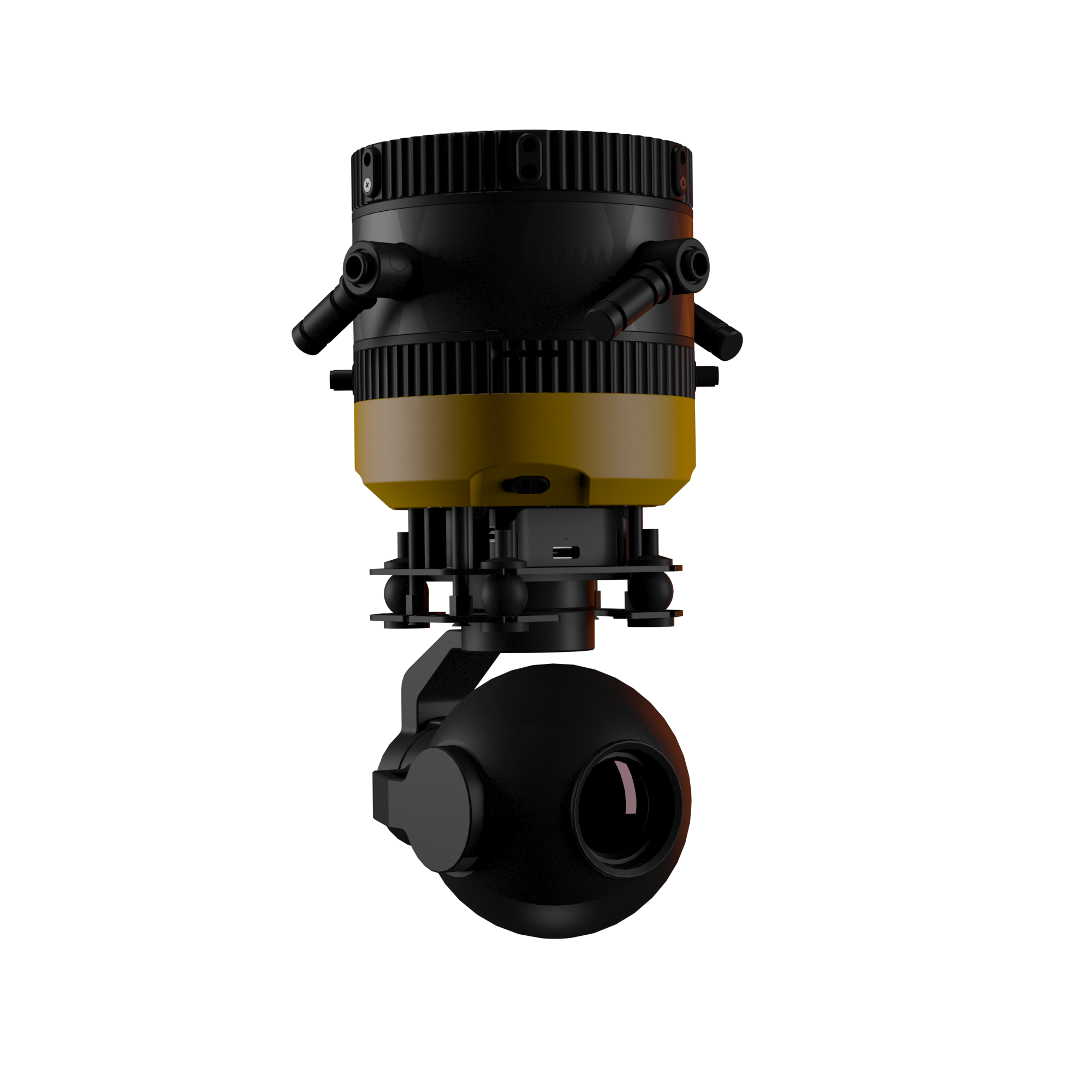

МПН-1-4Т-БС-ZR10

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 8Mp, 10xOptical Zoom. 4K 1080p Вес: 780 г

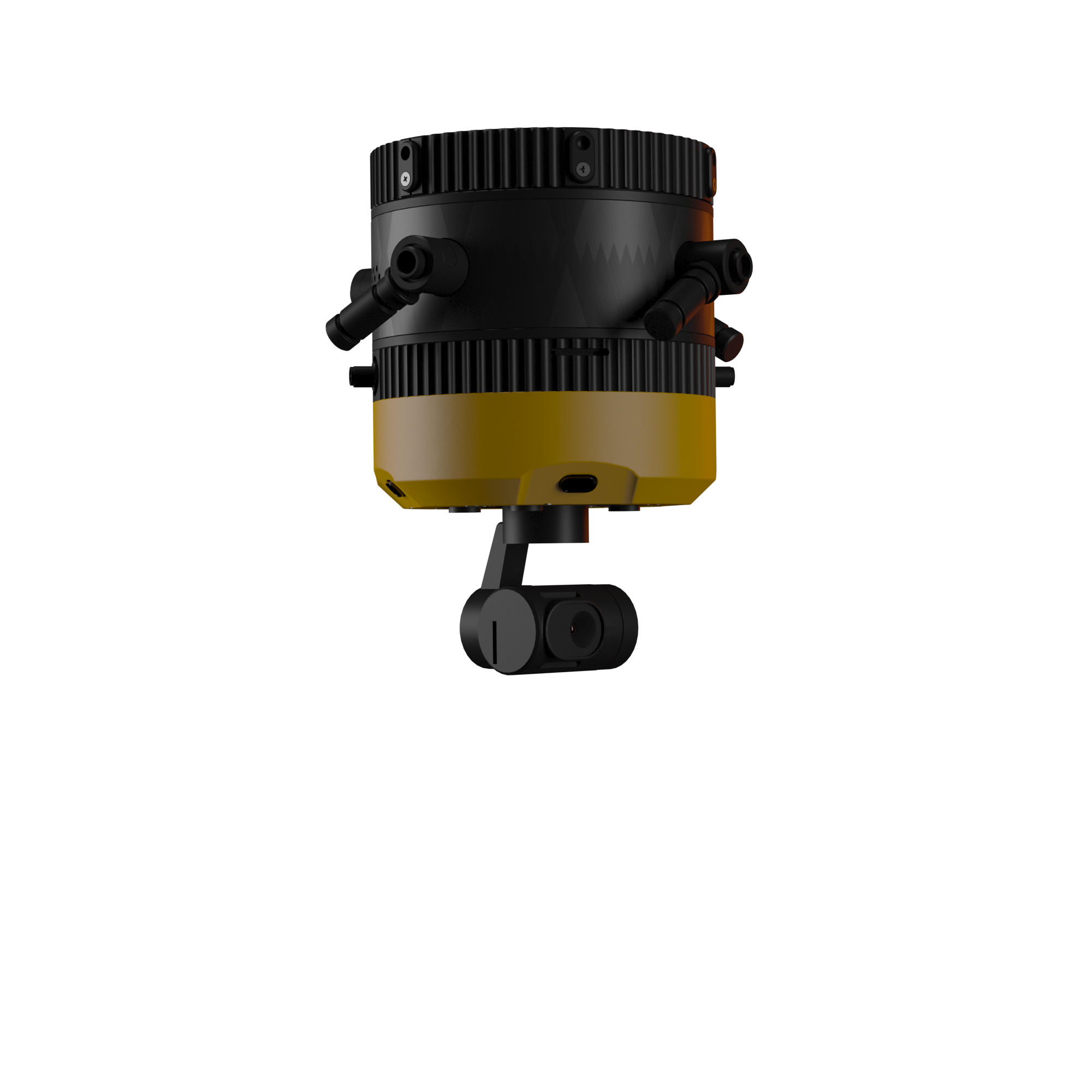

МПН-1-4Т-БС-C10

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 2Mp, 2K 720p Вес: 460 г

Доступные аккумуляторные батареи

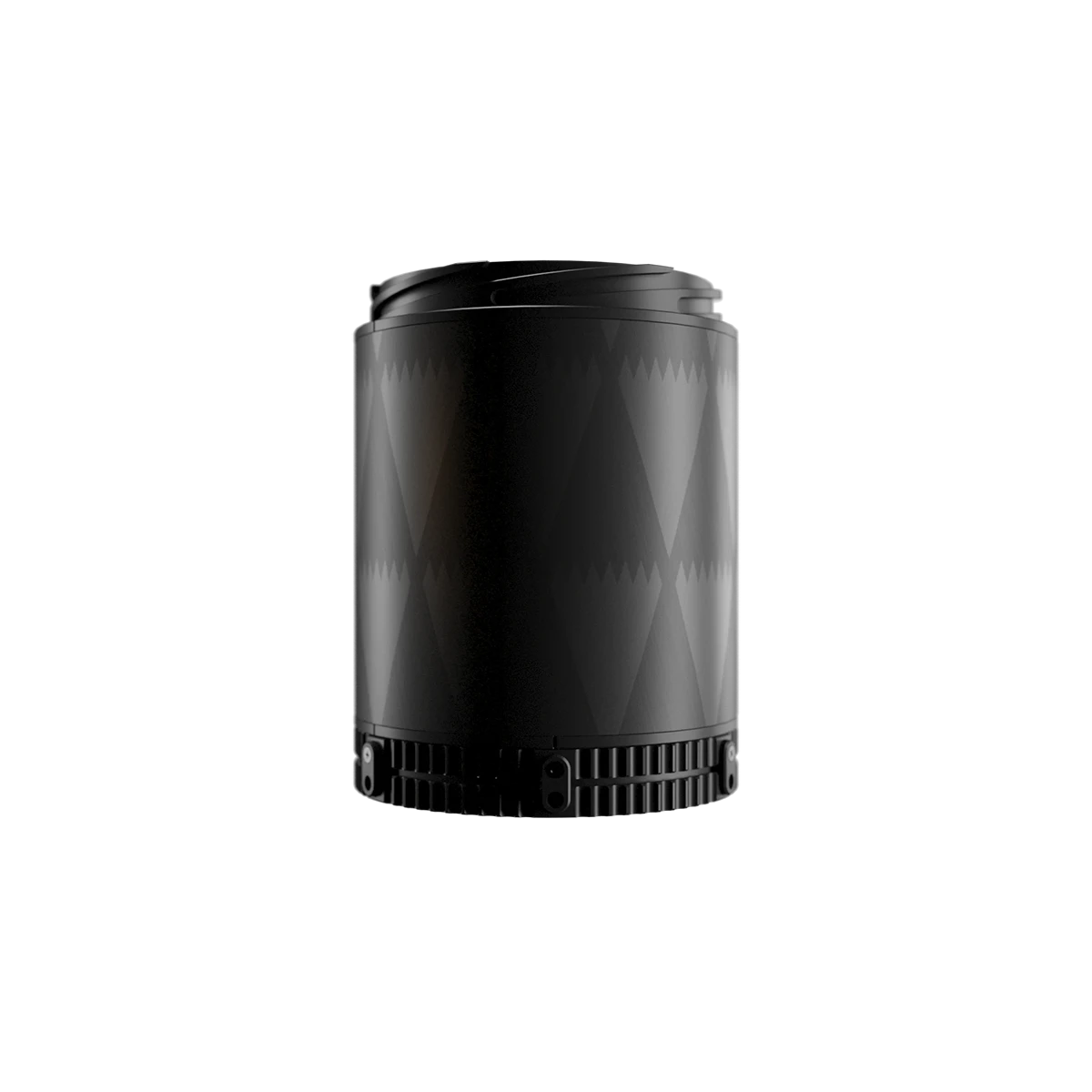

АКБ-1.1 6S2P Li-On 21700 10А/ч

Литий-ионная (Li-ion),6S2P аккумуляторная батарея 10 А/ч, 21.6 В. Время заряда не более 1,5 ч. 1.3 кг

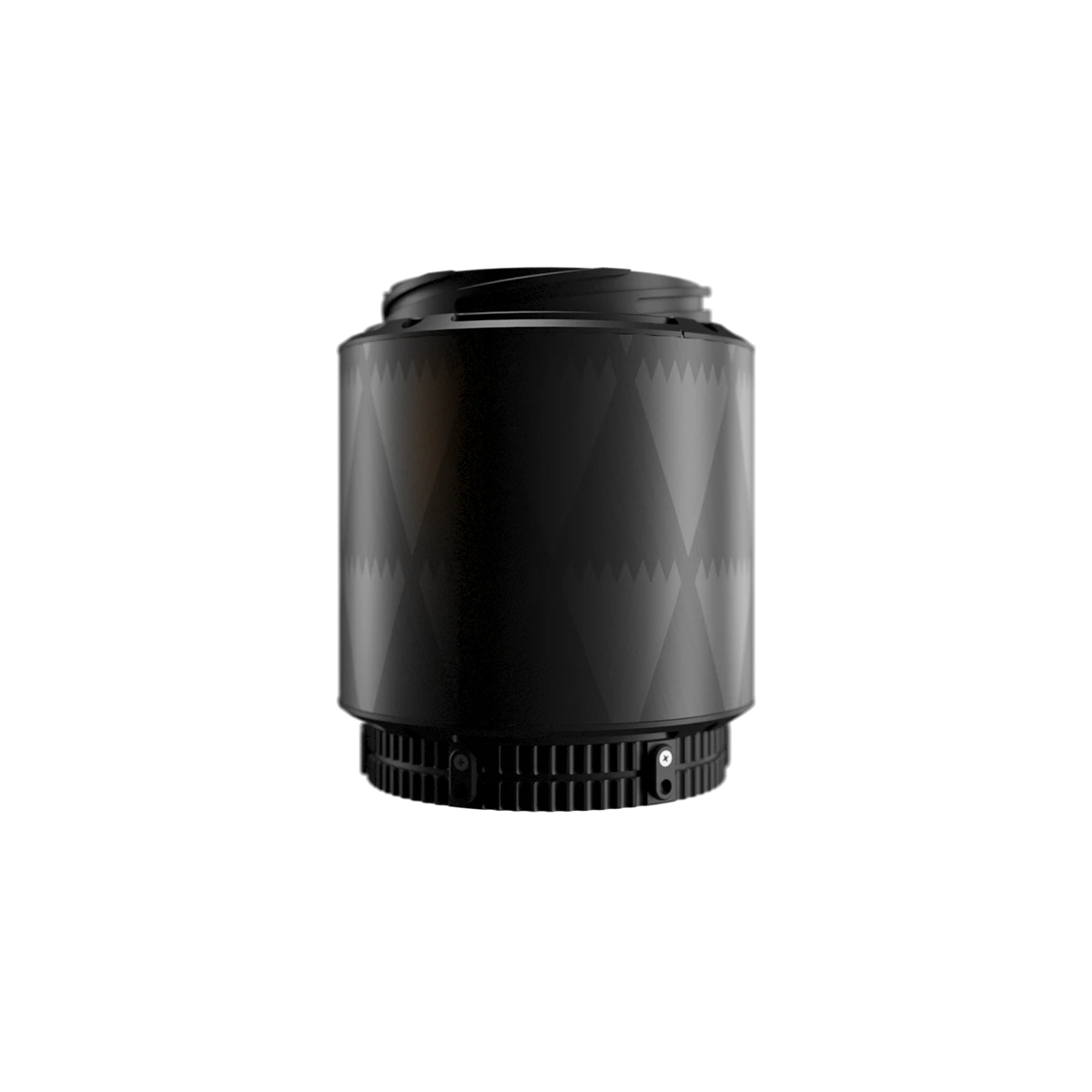

АКБ-1.2 8S2P Li-On 21700 10А/ч

Литий-ионная (Li-ion), 8S2P аккумуляторная батарея, 10 А/ч, 28.8 В Время заряда не более, 1,5 ч, Вес: 1.5 кг

Доступные модули спутниковой навигации и связи

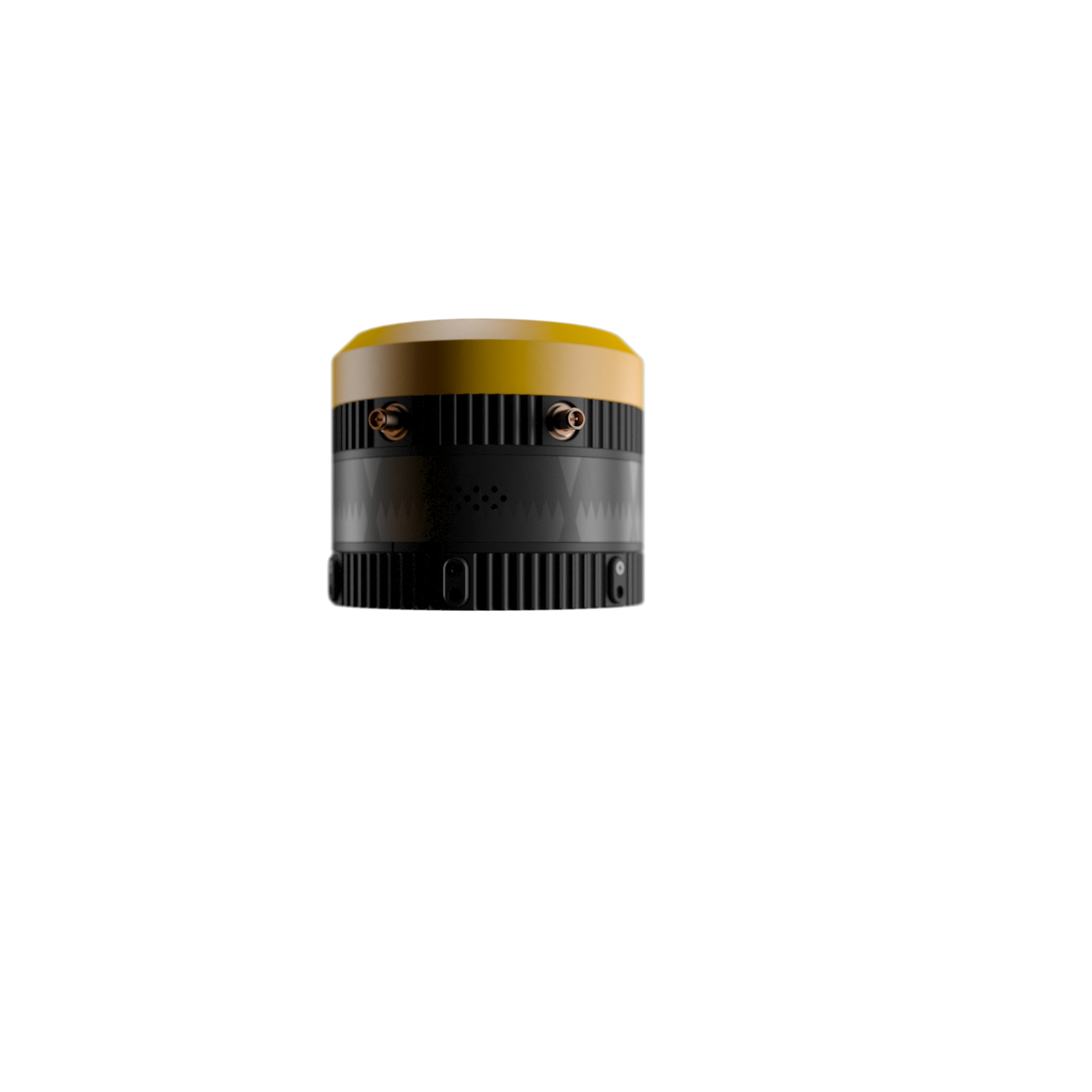

МСНС-1-RC7

Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1; Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или Блок идентификатора «Эра-Глонасс» (опция) Аппаратура канала управления типа RC7 или Аппаратура канала управления типа RC7 Pro (опция) или Аппаратура канала связи ELRS (опция). Вес: 320 г

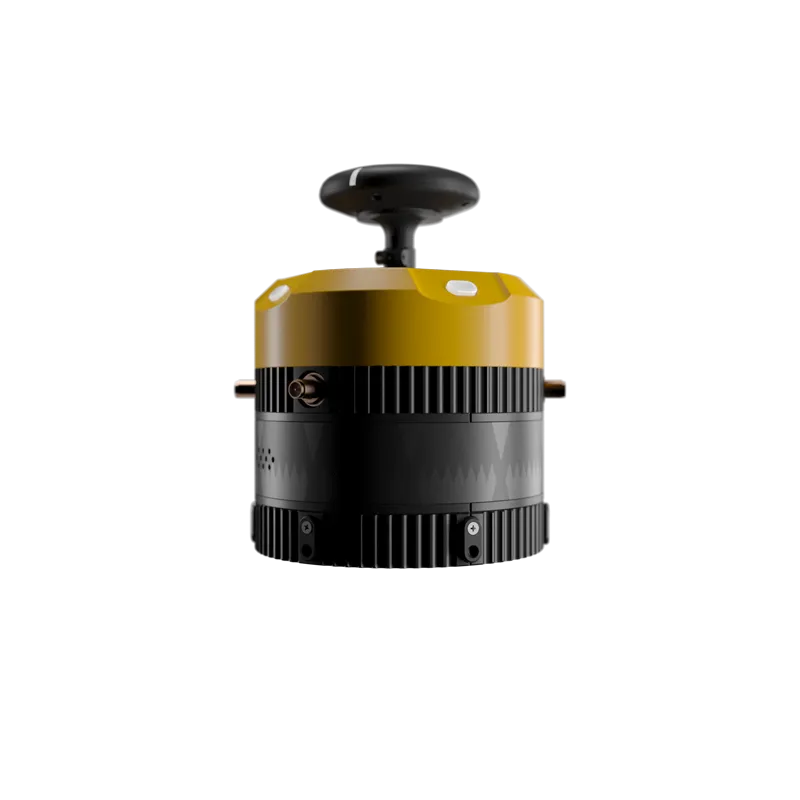

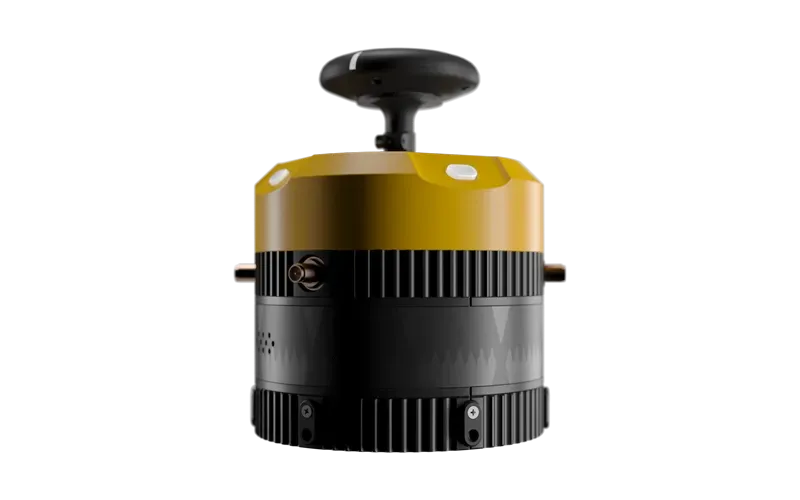

МСНС-2-RC7Pro

Компоненты: Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1; Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или Блок идентификатора «Эра-Глонасс» (опция) Аппаратура канала управления типа RC7 или Аппаратура канала управления типа RC7 Pro (опция) или Аппаратура канала связи ELRS (опция). Вес: 320 г
