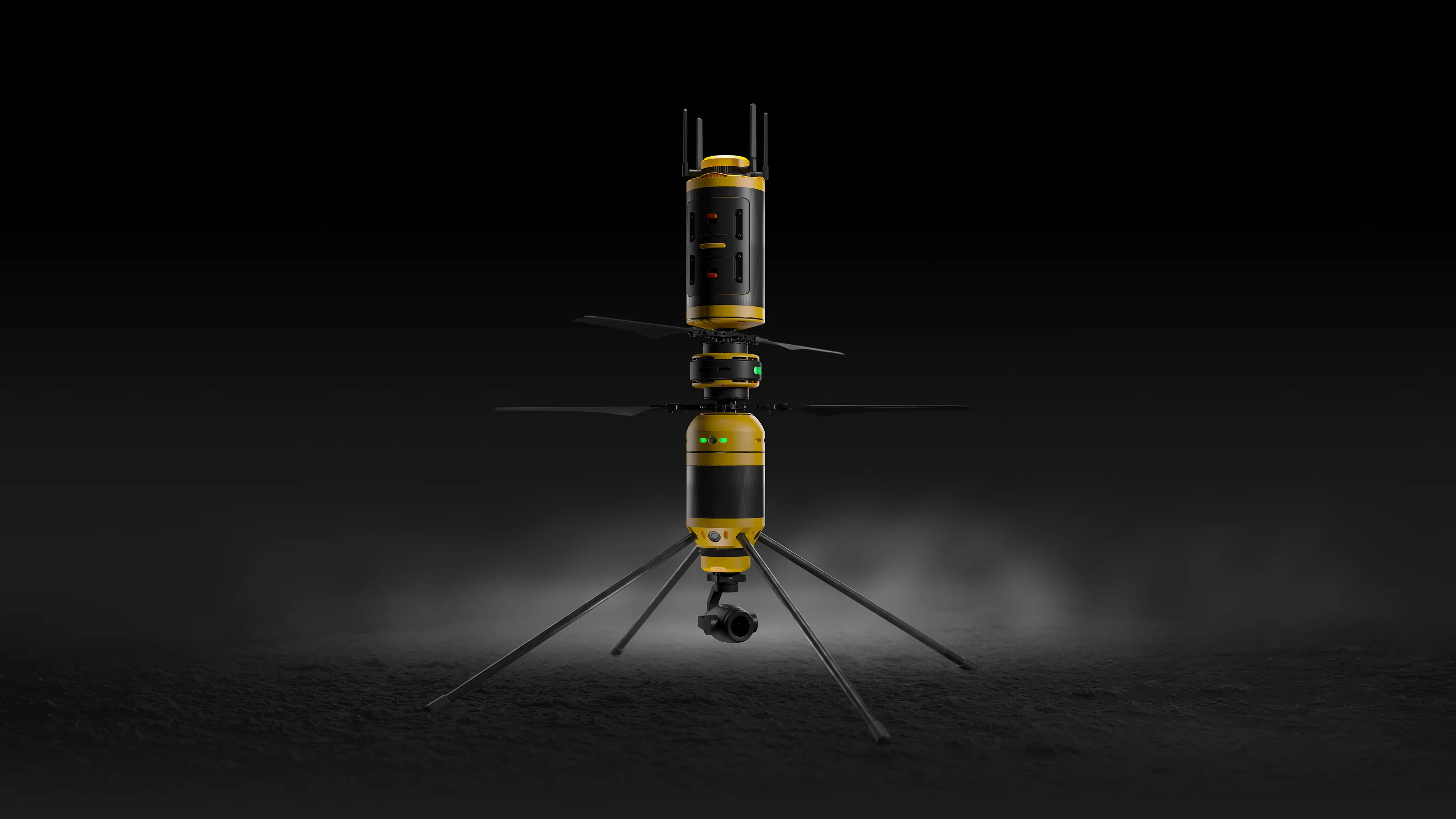

БАС Вертолетного типа с соосной схемой расположения несущих винтов

Одуванчик-2

Name: Одуванчик-2
Availability: InStock

до 1000 метроввысота полета

до 52 минутавтономность полета

до 100 км\чмаксимальная скорость

до 3,8 кгполезная нагрузка

Конфигуратор

Назначение БАС «Одуванчик-2»

Беспилотная авиационная система предназначена для оперативного мониторинга земной поверхности или поверхности водных районов, в режиме автономного одиночного полета или в составе группы запущенных БАС в автоматическом, ручном режиме управления или с использованием «привязной» системы, обеспечивает передачу полезной актуальной информации в реальном режиме времени оператору для принятия решений.

Платформа БВС «Одуванчик-2», является самой тяжелой моделью в своем классе с общей взлетной массой 16 кг и возможностью размещения полезной нагрузки до 4.8 кг.

Состав бортового оборудования и систем

• Винтомоторная группа
• Аккумуляторная батарея
• Полетный контроллер
• Система обеспечения безопасности полета
• Аэронавигационные огни
• Маяк авиационный проблесковый световой
• Система связи и спутниковой навигации
• Система удаленной идентификации
• Система криптозащиты канала управления
• Бортовой компьютер ( в составе модуля полезной нагрузки)
• Бортовое программное обеспечение (алгоритмы, управление, ИИ, навигация).
• Сменные модули нижней полезной нагрузки

Особенности БАС вертолетного типа с соосной схемой расположения несущих винтов:

Высокая стабильность и управляемость

Подъемная сила и управляющие моменты создаются в одной точке, это дает повышенную устойчивость в полете при сильном ветре, ливневых осадках и снегопаде.

Экономичность

В горизонтальном полёте на плоскости вращения несущего винта создается дополнительная подъемная сила, что дает экономию расхода емкости аккумуляторной батареи

Технические характеристики НК БВС Одуванчик-2х1

Тип БВСВертолетный с соосной схемой несущих винтов

Габаритные размеры БВС без модулей полезной нагрузки и посадочных опор (диаметр, высота, не менее)153х715 мм

Масса БВС без модулей полезной нагрузки, лопастей, посадочных опор и АКБ, не более4.4 кг

Диаметр несущего винта, не менее943 мм

Двигатели2 шт. электрические бесколлекторные

Максимальная взлётная масса, не более14 кг

Типовая масса полезной нагрузки, не более 1,2 кг

Максимальная масса полезной нагрузки, не более5 кг

Крейсерская скорость горизонтального полета 60 км/ч *

Максимальная горизонтальная скорость90 км/ч *

Максимальная вертикальная скорость подъема10 м/с*

Максимальная высота полёта над точкой старта (статический потолок) 1000 м **

Максимальная программно-ограниченная скорость горизонтального полета10,8 км/ч ***

Максимальная программно-ограниченная высота полета150 м ***

Время непрерывной работы (полета) с типовой полезной нагрузкой, с АКБ 43.2В 20А/ч не более52 мин

Время непрерывной работы (полета) с максимальной полезной нагрузкой, с АКБ 43.2В 20А/ч не более28 мин

Допустимая скорость ветра, 18 м/с

Температура эксплуатации-20° - +45°С

Требования к площадке для вертикального взлета и посадки Горизонтальная с твердым покрытием, 1,5 × 1,5 м

Время готовности изделия к работе (развертывание из транспортного состояния в рабочее и подготовка к полету)5 мин

Доступные модули полезной нагрузки

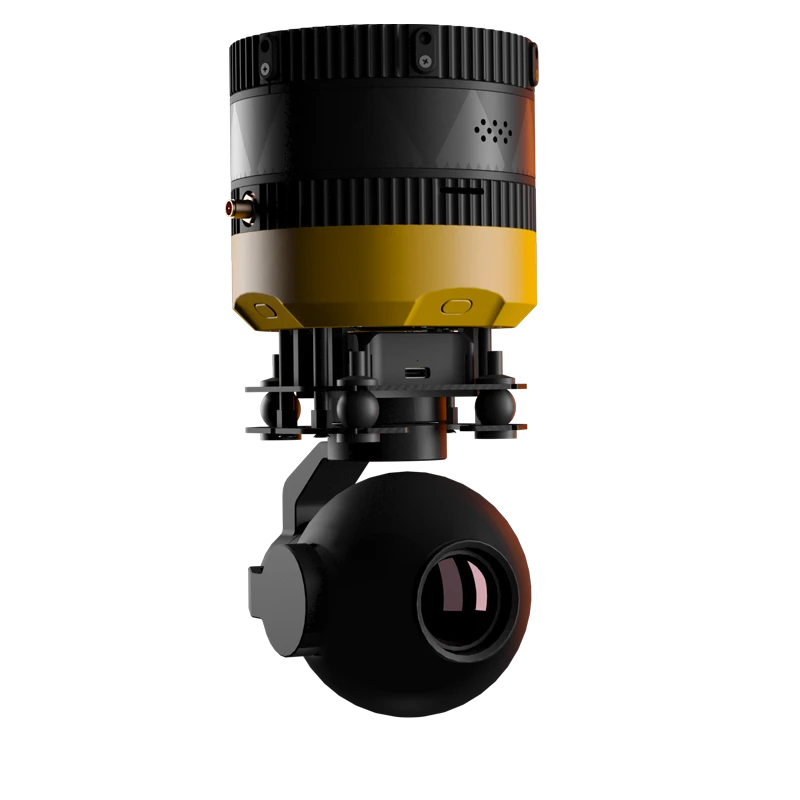

МПН-1-БС-ZR10

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 5Mp, 4xDigital Zoom, 2K 1080p Thermal 384x288 Вес: 520 г

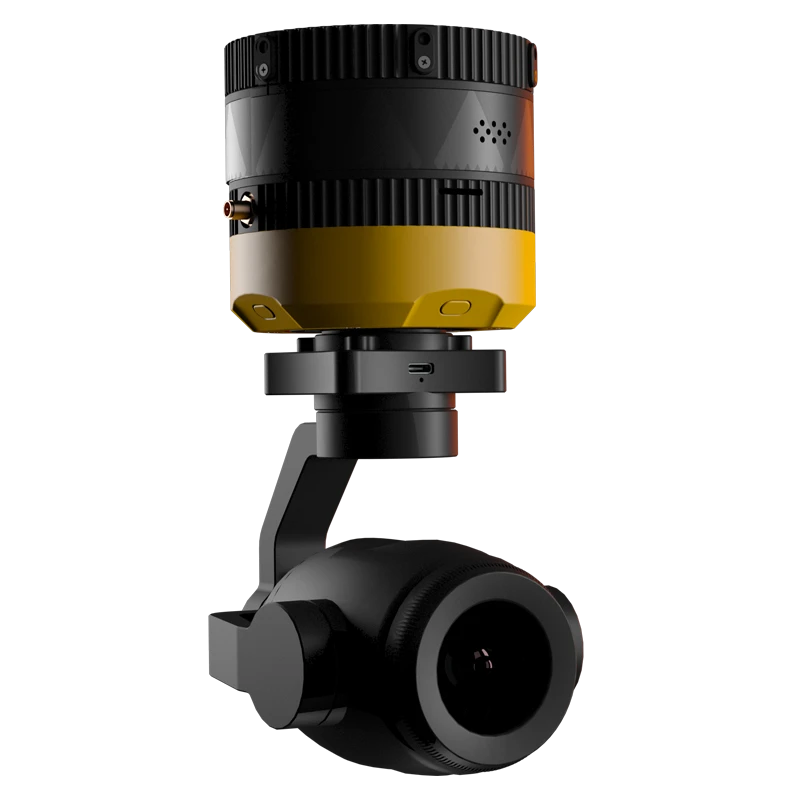

МПН-1-БС-ZR30

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 8Mp, 30xOpticalZoom, 4K 1080p Вес: 980 г

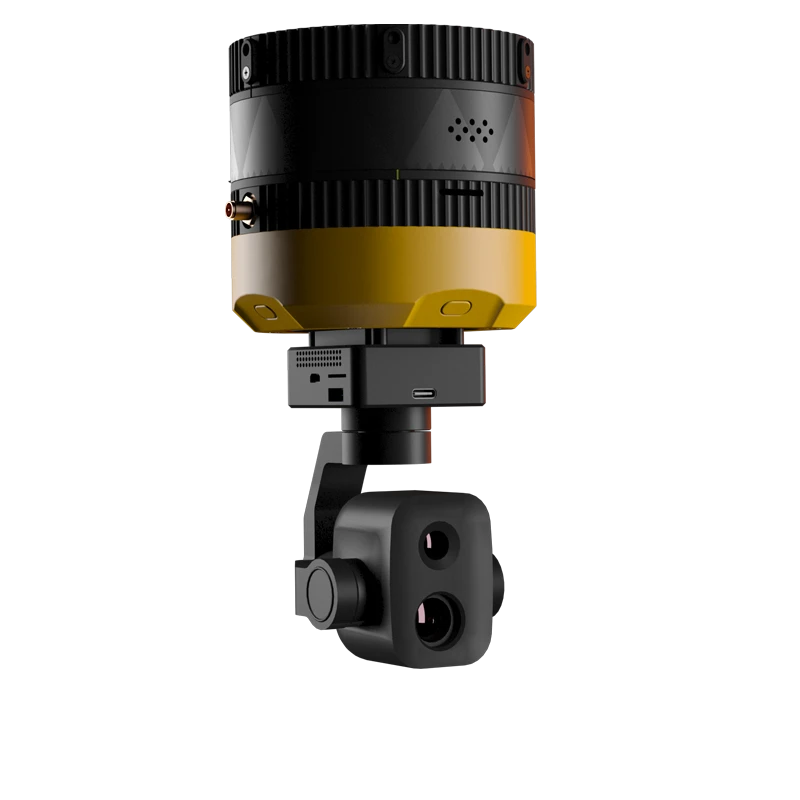

МПН-1-БС-ZT6

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 8Mp, 4xDigital Zoom, 4K 1080p Thermal 640x512, 2xDigital Zoom Вес: 570 г

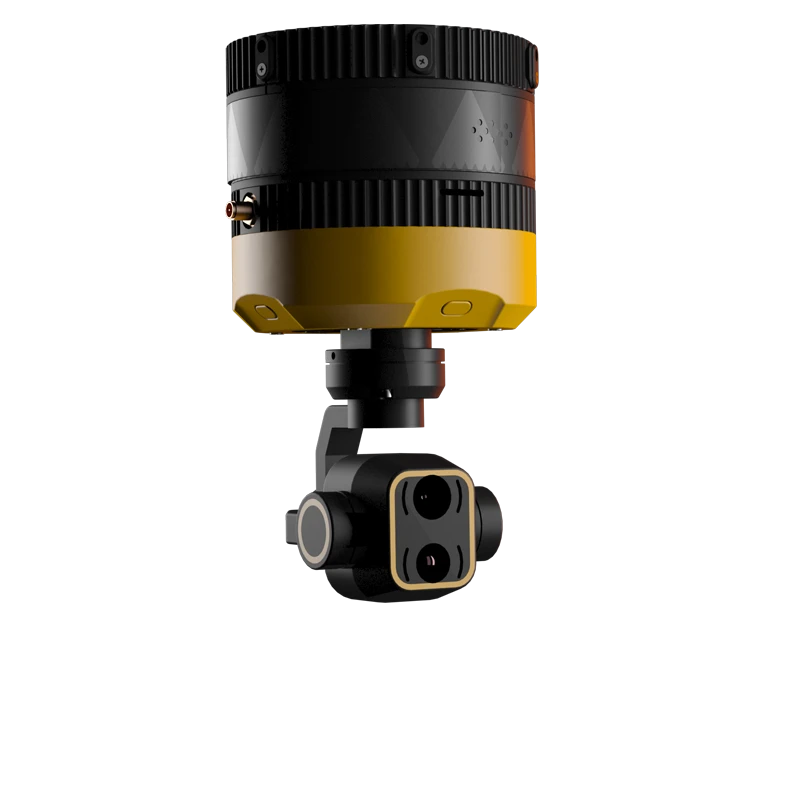

МПН-1-БС-C12

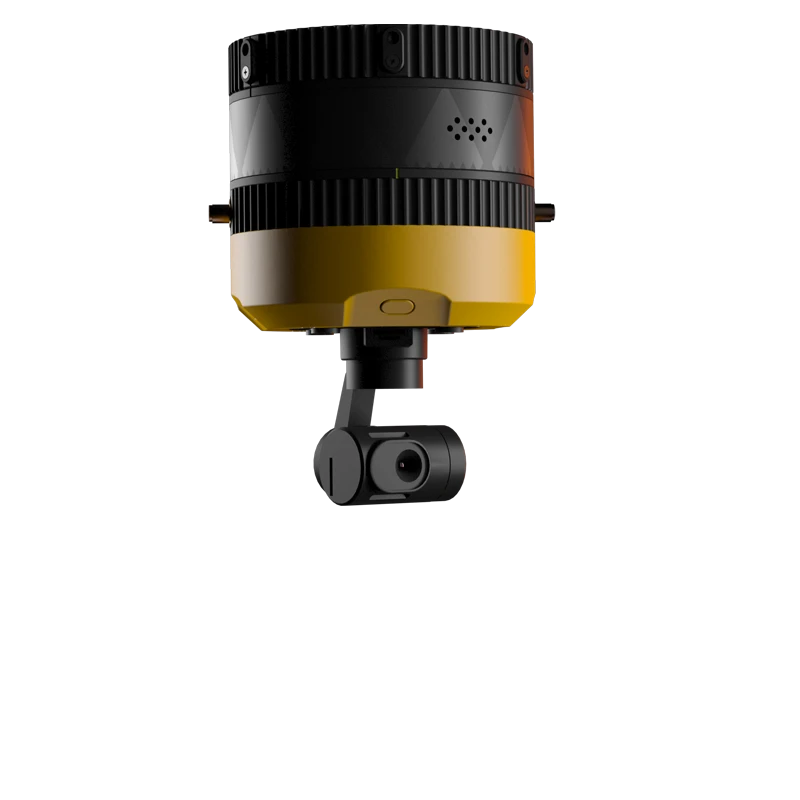

МПН-1-БС-C10

Компоненты: Процессор обработки данных: PII Orange Модем связи: LTE 4-5G или RTL WiFi 3-Axis Gimbal EO/IR 2Mp, 2K 720p Вес: 460 г

Доступные аккумуляторные батареи

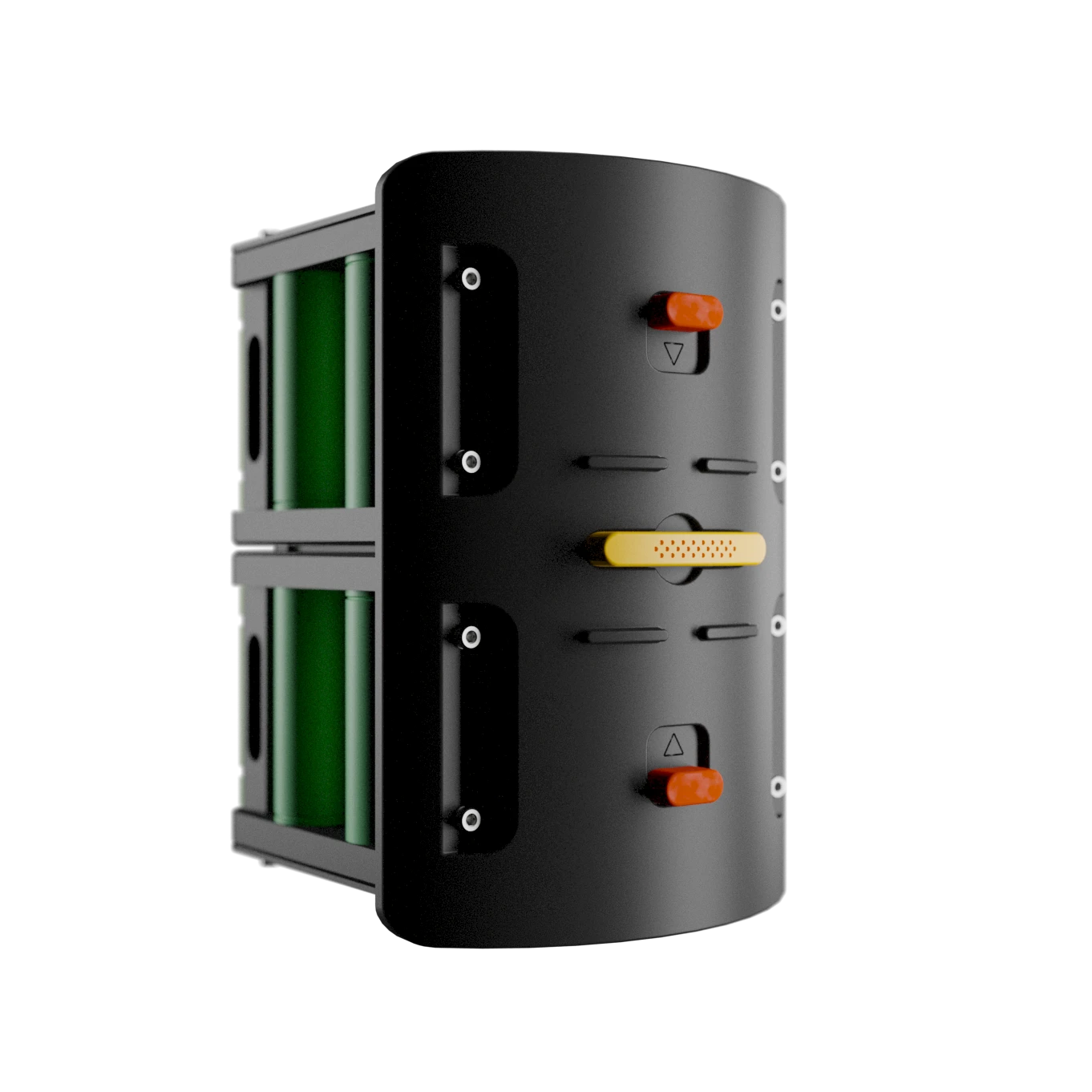

АКБ-2.1 12S4P Li-On 21700 20А/ч

Литий-ионная (Li-ion),12S4P аккумуляторная батарея, 20 А/ч, 43.2 В Время заряда не более 2,5 ч Вес: 3.9 кг

Доступные модули спутниковой навигации и связи

МСНС-1-RC7

Компоненты: Блок спутниковой навигации GPS L1, Galileo E1, ГЛОНАСС L1, BeiDou B1, SBAS L1, QZSS L1; Блок идентификатора с СКЗИ «АЗН-СКЗИ» (опция) или Блок идентификатора «Эра-Глонасс» (опция) Аппаратура канала управления типа RC7 или Аппаратура канала управления типа RC7 Pro (опция) или Аппаратура канала связи ELRS (опция). Вес: 320 г

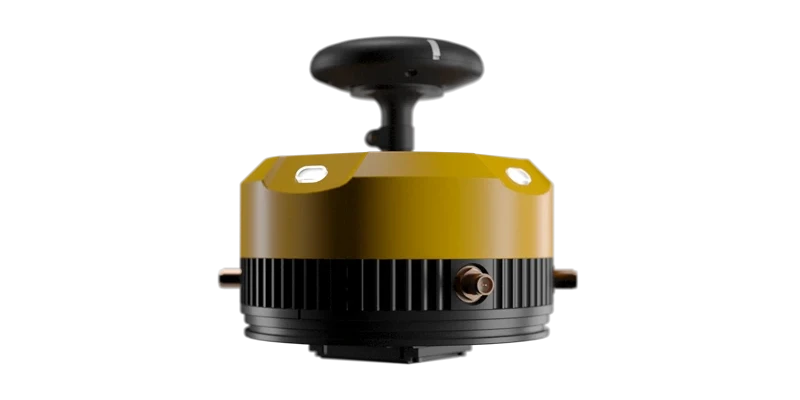

МСНС-2-RC7Pro
